实验室给、排水系统是在建筑给、排水的基础上特殊设计的给、排水系统,它具有非标准的给、排水设计及多种变化的布局。
实验室给、排水系统的设计工作是在建筑工程设计前来完成的。它与建筑工程、建筑给、排水是一体化的产物,因此设计工作必须由专业人员根据实验室所配置的实验台所需给、排水的要求来确定,然后设计整体工程的给、排水布局。
实验室中的化学试验所涉及的酸性、碱性及各种腐蚀性废液的排放会对环境造成严重的污染,在此标准中已制定了相应的处理方法。
实验室给、排水系统配置分为给水部分与排水部分。
一、给水部分
1、1给水部分包括:化验水龙头、上水管、上水阀门、连接件。
1、1、1化验水龙头
A、三联化验水龙头 B、单联化验水龙头
C、化验水龙头 D、U型水龙头
E、T型水龙头 F、立式直角水龙头
G、感应水龙头 H、遥控开关
1、1、2水龙头应用标准
序号 | 名称 | 应用范围 | 图示 |

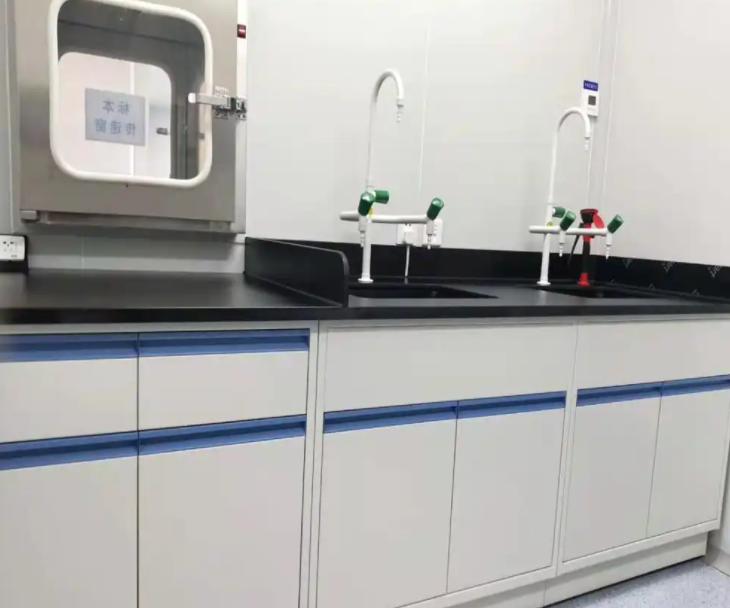

1 | 三联化验水龙头 | 用于中央实验台,边台实验台 | |
2 | 单联化验水龙头 | 用于边台实验台 | |
3 | 单联化验水龙头 | 用于通风柜 | |
4 | U型水龙头 | 用于试剂架给水 | |
5 | T型水龙头 | 用于中央实验台 | |
6 | 立式直角水龙头 | 用于中央实验台 | |
7 | 感应水龙头 | 用于解剖台、取样台 | |
8 | 遥控开关 | 用于通风柜给水开关 |
1、1、3水龙头材质为铸铜,表面喷塑。
1、1、4化验水龙头出水口全部为尖嘴,可接插∮12mm的橡胶软管。
1、2化验水龙头的连接与固定
1、2、1化验水龙头的固定方法
化验水龙头底部有调节螺母、丝杆、固定螺母。安装首先把固定螺母拆下,把丝杆插入已定位的上水定位孔,紧固固定螺母,余留丝杆与上水管接头连接。
1、3上水管
1、3、1上水管使用日丰牌铝塑管,无毒、无污染;内、外层全部为聚乙烯材料,中间部位为铝材。经检验,在60°C以下可耐各种浓度的酸、碱液体。其物理性能如下:
检测项目 | |
工作压力 | 1.0MPa |
工作温度 | -40℃~+90℃ |
弯曲半径 | ≧≧5D |
1、4上水管铜制压紧型管接头
1、4、1铜制压紧型管接头可分为:三通管接头、弯头管接头、直通管接头。
1、4、2铜制压紧型管接头与铝塑管匹配使用。
检测压力:2.8Mpa/H 拉拔力:温度变化处理前 25KN,温度变化处理后 20KN。
1、5上水阀门
1、5、1上水管在地面预留时,必须配置耐腐适合实验室用的上水阀门。
1、5、2上水阀门设计为G1/2“,距地面高度为100mm.
二、排水部分
2、1排水部分包括:化验水槽、排水管
2、1、1化验水槽为PP材料模具制做,具有较强的耐腐蚀性能,检测结果如下:
PP材料化学实验检测报告
试剂名称 | 试验时间 | 试验结果 |
NaOH饱和液 | 18小时 | 无变化 |
HCLO4 70~72% | 18小时 | 无变化 |
CHCL3 99.5% | 18小时 | 无变化 |
HCL 36~38% | 18小时 | 颜色微变化 |
HCO3 65~68% | 18小时 | 颜色微变化 |
CCL4 99.5% | 18小时 | 无 |
H2SO4 95~98% | 18小时 | 无 |
铬酸 | 18小时 | 无 |
苯酚 | 18小时 | 无 |
HMnO4 | 18小时 | 无 |
丙酮 | 18小时 | 无 |
2、1、2化验水嘴规格及使用标准:
外型尺寸 | 内部尺寸 | 厚度 | 应用 |
650*450*305 | 600*400*300 | 5 | 中央实验台独立洗涤池 |
555*450*305 | 500*400*300 | 5 | 中央实验台、边台实验台 |
430*335*255 | 375*280*250 | 5 | 边台实验台、特殊台类选用 |
254*152*130 | 224*122*125 | 5 | 通风柜及中央实验台 |
2、1、3化验实验台返污存水斗:材料为PVC与化验水槽连接,按所选用的化验水槽下水口配做,连接处采用标准的橡胶圈密封紧固处理;
2、1、4化验水槽与台面组合采用在台面底部支撑结构。如下图:
2、1、5排水管
排水管、连接件三通、弯头,直管、变径等全部采用PVC材料,并配用专用PVC胶水连接固定。
2、1、6排水管道在使用于多孔下水时,要设计出下水的斜度,并配托架支撑。
2、1、7排水管预留高度标准:80~100mm,其预留位置按实验室平面布局图。
2、1、8酸性、腐蚀性的废液的处理方法;
2、1、8、1活性炭吸附的作用
A、除臭 去除酚类、油类、植物腐烂和氯杀菌所导致水的异臭。
B、除色 去除铁、锰等重金属的氧化物和有机物所产生的色度。
C、除有机物 去除腐植酸类、蛋白质、洗涤剂、杀虫剂等天然的或人工合成的有机物质,降低水的耗氧量(BOD值、COD值)。
D、除重金属:去除汞(Hg)、铬(Cr)、砷(As)、锡(Sn)、锑(Sb)、等有毒、有害的重金属。
2、1、8、1A酸性污水的中和方法:
酸类名称 | 污水排出情况 | 污水含酸 度(g/l) | 中 和 方 法 | |||||
与碱性污 水中和 | 投 药 中 和 | 过 滤 中 和 | ||||||
石灰 | 碳酸钙 | 石灰石滤料 | 白云石滤料 | 白垩滤料 | ||||
硫酸 | 均匀排出 | 〈1.2 >1.2 | + + | + + | ○ - | - - | + - | + - |
不均匀排出 | 〈1.2 >1.2 | + + | ○ ○ | ○ - | - - | + - | + - | |
盐酸与硝酸 | 均匀排出 不均匀排出 | 一般可 ≯20 | + + | + ○ | + ○ | + + | + + | + + |
弱酸 | 均匀排出 不均匀排出 | + + | + ○ | - - | - - | - - | - - |
注:1、表中“+”表建议采用;“0”表可采用;“-”表不宜采用;
2、膨胀石灰石中和滤池,中和硫酸污水时,含酸浓度不宜大于2g/L。
2、1、8、2酸性污水处理方法比较
处 处 理 方法 | 适 用 条 件 | 主 要 优 点 | 主 要 缺 点 | 附 注 |
世哲学 1、利用碱性污水相互中和 | (1) (1)适用于各种酸性污水 (2) (2)酸碱污水中酸碱当量最 (3) 好基本平衡 | (1) (1)节省中和药剂,(2)当酸且 污水缓冲作用大时,设备即可简化、管理简单 | (1) (1)当 污水流量、浓度波动大时,须均化,(2)酸碱当量不平衡时需设酸碱中和剂补充处理 | 须注意 须注意二次污染,如碱性污水中含硫化物时,易产生H2S等有害气体 |
2、投药中和 | (1) 各种酸性污水 (2) 酸性污水中重金属与杂质较多时 | (1)酸 (1)适应性强兼可去除杂质及重金属离子(2)出水pH值可保证达到要求值 | (1) (1)设备及管理复 (2) 杂,(2)投石灰或电石渣污染量大,(3)经费高 | (1)除重金属时,PH值须为8-9(2)投NaOH、Na2。CO3,但这些中和剂须为副产品时才利于采用 |
3、普通过滤中和 | 适用于盐酸、硝酸污水,水质须较洁净,不含大量悬浮物及油脂、重金属盐等 | (1)设备简单(2)平时维护量不大(3)产渣量少 | (1)污水含大量悬浮物及油脂时须预处理,(2)不宜用于硫酸污水使用时浓度有限(3)出水PH值低,金属离子难沉淀 | |
4、升流式膨胀过滤中和 | 同上,但也可用于浓度在2g/L以下的硫酸污水 | 优点同上。由于滤速大,故设备小,用于 硫 硫酸污水时,当浓度大于2 g/L时即易发生堵塞,须倒床 | gg 同上,且对滤料粒径要求较高 | 有变滤速的改进型 |
5、滚筒式中和过滤 | 同上,硫酸浓度还可提高 | 对滤料无严格要求。粒径可 较大。 | (1) 七 (1)装置较复杂,须防腐,(2)耗动力 (2) (3)噪音大 |
